2. Проектирование и разработка пресс-форм: «сердце» оптического качества
5. Качество и производительность: достижение более 90 % качественных деталей.
Следующая статья: Усовершенствованная оптика сценического освещения

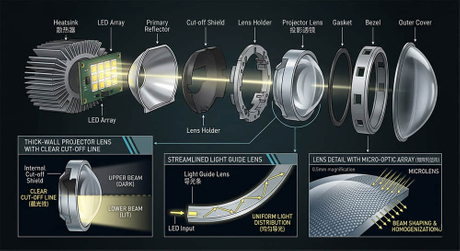

Рисунок 1: Типичная система светодиодных линз для проектора в разобранном виде. На этой диаграмме показано, как акриловая оптическая линза работает со светодиодной матрицей, отражателем и другими компонентами, обеспечивая точную форму и направление света — именно то, что делает возможным высокоэффективное светодиодное освещение.
Акриловые (ПММА) оптические линзы — невоспетые герои современного светодиодного освещения. Эти кристально чистые компоненты управляют световыми лучами, максимизируют яркость, устраняют блики и значительно повышают энергоэффективность уличных фонарей, прожекторов, автомобильных фар и внутреннего освещения.
В отличие от стекла (более тяжелого и дорогого) или поликарбоната (немного менее прозрачного), акрил оптического класса обеспечивает светопропускание 92–93% , легкий дизайн и экономичное массовое производство. Весь процесс вращается вокруг сверхточного литья под давлением — технологии, которая превращает необработанные пластиковые гранулы в идеальные оптические поверхности с точностью до долей микрометра.
Ниже представлен четкий пошаговый обзор того, как изготавливаются эти высокопроизводительные объективы.
Сердцем каждой линзы является ПММА оптического качества (чаще всего Mitsubishi VH001 или эквивалентные марки высокой чистоты).
Почему он идеально подходит для светодиодов:
Чрезвычайно высокая прозрачность (передача >92% при толщине 3 мм)
Отличные свойства текучести для сложных поверхностей произвольной формы.
Сильная устойчивость к ультрафиолетовому излучению для использования на открытом воздухе.
Низкая стоимость и возможность вторичной переработки
Альтернативы при необходимости:
Поликарбонат (ПК) для повышенной термостойкости (до 110–120 °C)
Жидкий силиконовый каучук (LSR) для крошечных линз непосредственно над светодиодным чипом.
Стекло для ультрапремиального применения
Критический предварительный этап: ПММА необходимо высушить при температуре 80–90 °C в течение 3–6 часов, пока влажность не станет ниже 0,04%. Даже незначительное содержание воды вызывает появление серебряных полос, пузырей или пожелтения — дефектов, которые ухудшают оптические характеристики.
Плесень — это то место, где происходит волшебство и самые большие инвестиции. Пресс-форма для оптических линз должна обеспечивать более гладкую поверхность, чем поверхность зеркала (Ra <0,0002 мкм), без видимых линий тока или следов сварных швов.
Ключевые принципы проектирования:
Компенсация усадки — ПММА дает усадку 0,4–0,7%; полость формы точно увеличена по размеру.
Равномерная толщина стенок — Предотвращает коробление и внутренние напряжения (типичная толщина линзы 0,6–3,8 мм).
Большие вентиляторные заслонки — обеспечивают плавное заполнение без струйных и сварных швов.
Усовершенствованные каналы охлаждения — равномерный контроль температуры для минимизации двойного лучепреломления (искажения света, вызванного напряжением).
Оптические поверхности произвольной формы — разработаны в ZEMAX или LightTools на основе точного светодиодного чипа (CREE, OSRAM и т. д.) для идеального управления лучом.
Материал пресс-формы: шведская сталь с зеркальной полировкой S136, закаленная до твердости 55 HRC, затем обработанная алмазом на сверхточных станках (например, Precitech Nanoform).
Ход разработки: Оптическое моделирование → Анализ потока пресс-формы (течение, коробление, двойное лучепреломление) → Прецизионная обработка → Пробное формование → Итеративное уточнение.

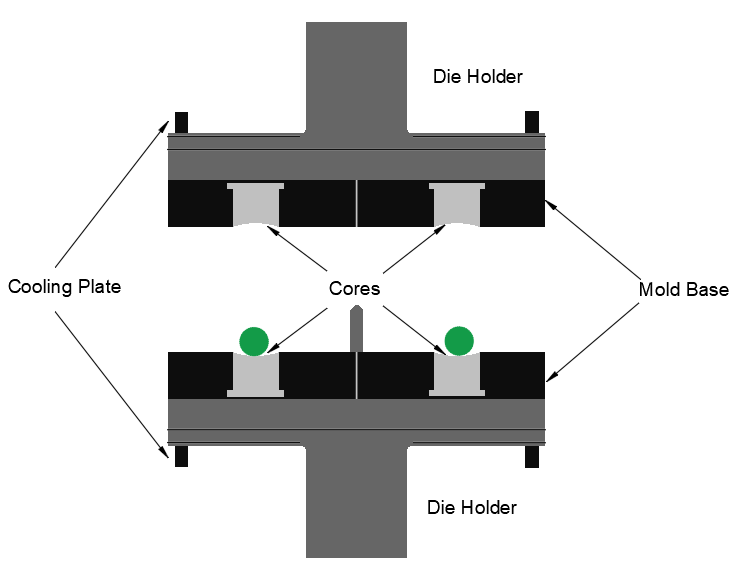

Рис. 2. Прецизионная конструкция сердцевины пресс-формы
Сердце пресс-формы — охлаждающие пластины и оптические сердечники — гарантирует, что каждая линза получится идеально ровной и без напряжений.
Фактическое производство следует строго контролируемому циклу литья под давлением:
Закрытие формы
Инъекция — расплавленный ПММА (200–260 °C) медленно впрыскивается, а затем упаковывается под высоким давлением.
Удерживающее давление — предотвращает образование вмятин и сохраняет оптическую точность.
Охлаждение . Равномерное охлаждение во время затвердевания детали.
Открытие и извлечение формы — роботизированное удаление во избежание царапин.
Специальные технологии для светодиодов:
Высокая температура формы (60–90 °C) + многоэтапное впрыскивание для уменьшения двойного лучепреломления
Увеличенное время упаковки и охлаждения
Отжиг после формования для снятия остаточного напряжения.
Полировка паром или пламенем для максимальной чистоты поверхности.

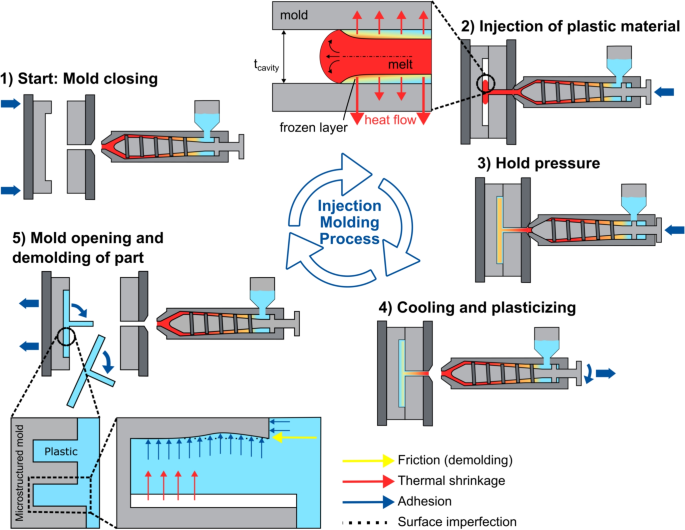

Рис. 3. Полный цикл литья под давлением.
Каждая секунда имеет значение: точная температура, давление и время превращают прозрачные гранулы в безупречные оптические линзы.
Литьевые машины: Высокопроизводительные оптические прессы (Arburg, Engel, Toshiba и др.) с многоступенчатым контролем.
Вспомогательные системы: прецизионные контроллеры температуры пресс-формы, осушающие сушилки и шестиосные роботы.
Окружающая среда: чистые помещения класса 10 000; операторы носят антистатические костюмы, перчатки и маски. Пыль — враг общества №1.

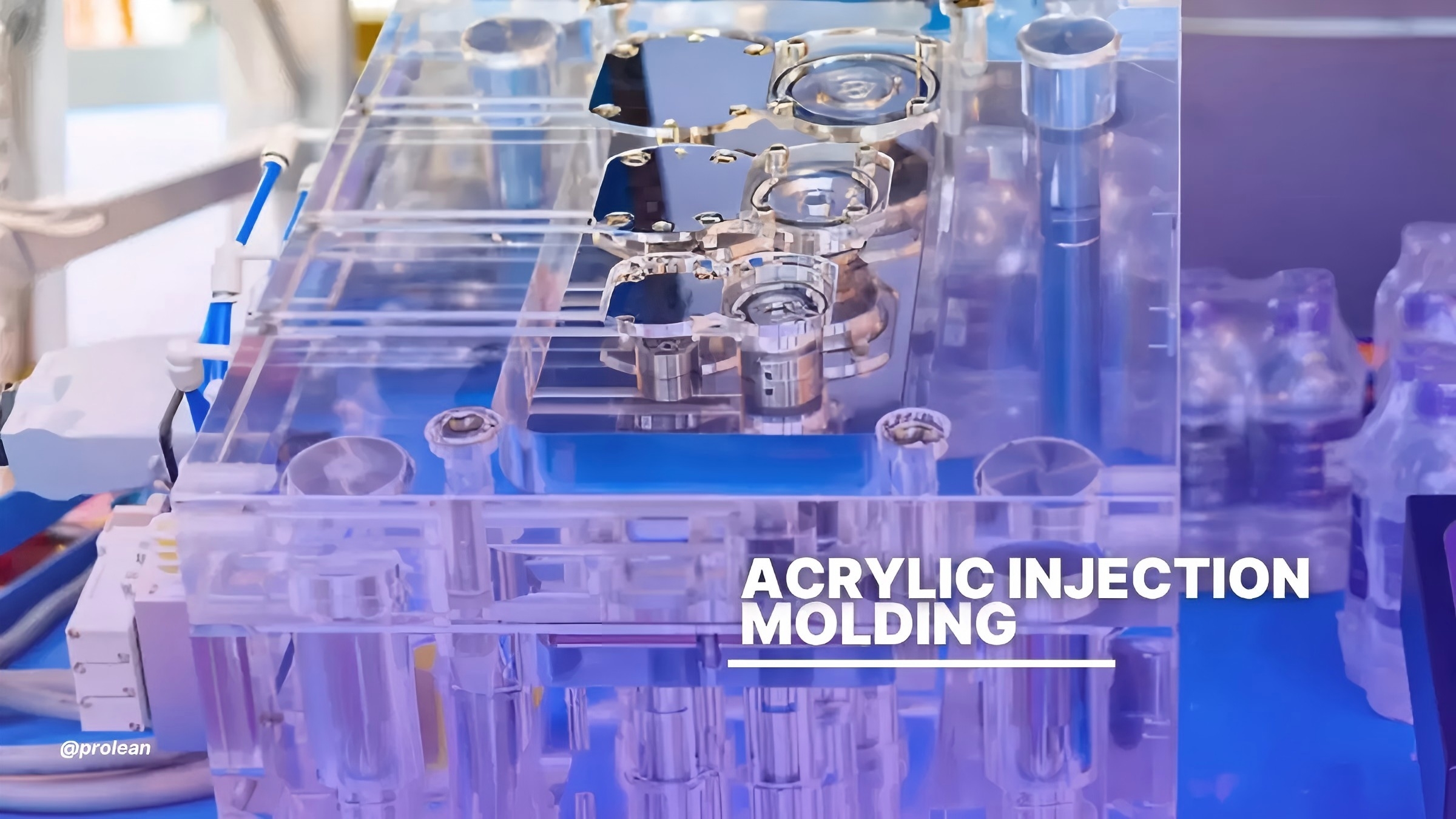

Рис. 4. Настоящая литьевая форма для акрила оптического качества.
Прозрачная многополостная форма в действии — каждая полость производит идентичные высокоточные линзы.
Благодаря оптимизированным процессам доходность обычно превышает 90% при объемном производстве.
Общие проблемы и решения:
Черные пятна/пожелтение → Строгая сушка + контроль температуры.
Коробление → Равномерное охлаждение + Моделирование Moldflow
Двулучепреломление → Высокая температура формы + медленное заполнение + отжиг
Дефекты поверхности → Чистые помещения + роботизированная обработка
Перед антистатической упаковкой каждая партия проходит 100% проверку с помощью оптических сканеров, измерителей напряжения и измерителей угла луча.
Идеально изготовленная акриловая линза может повысить эффективность системы на 10–30 %, снизить энергопотребление и продлить срок службы светодиодов. Вот почему ведущие бренды освещения вкладывают значительные средства в прецизионные инструменты и управление процессами.
От необработанных гранул до уличных фонарей мощностью в миллионы люмен — каждая акриловая оптическая линза является результатом науки, техники и кропотливого мастерства.
