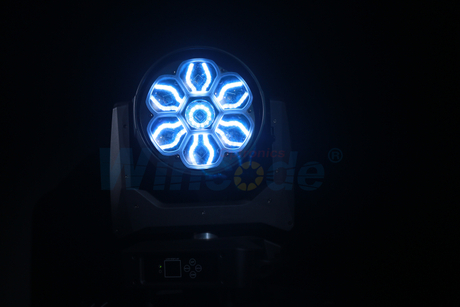

В Wincode Optronics мы построили Phantom Aura 760XP на основе одной ключевой детали: совершенно новой цельной линзы из ПММА.
Эта линза намного больше и толще, чем большинство оптических приборов для сценического освещения. Он почти в 1,5 раза превышает диаметр передней группы линз Ayrton Zonda 3FX и имеет толщину более 30 мм.
В результате получаются острые узкие лучи, плавное свечение по краям и чистое смешивание цветов — и все это в одном приборе.
Этот объектив непросто изготовить. Ниже мы объясним реальный производственный процесс, технические проблемы, которые мы решили, и почему эта конструкция обеспечивает особую производительность Phantom Aura 760XP.
ПММА, также называемый акрилом, является наиболее распространенным материалом для оптики сценического освещения. Он пропускает более 92% видимого света и остается легким по весу.
Для изготовления линз мы используем прецизионное литье под давлением.
Сначала мы сушим гранулы ПММА в течение 4–6 часов при температуре 80–90 °C. Любая вода, оставшаяся в материале, приводит к образованию серебряных полос или пузырей, которые ухудшают оптическую прозрачность.
Далее сухой материал нагревается до 220–260 °C. Затем он впрыскивается в форму из полированной стали под высоким давлением.
Форма остается горячей при температуре от 80 до 120 °C. Это помогает пластику растекаться равномерно и уменьшает следы напряжения.
После заполнения мы применяем высокое удерживающее давление в течение длительного времени. Это упаковывает дополнительный материал в толстые участки, чтобы предотвратить появление вмятин или пустот.
Охлаждение занимает больше времени, поскольку линза толстая. Затем деталь осторожно выдвигается, чтобы не поцарапать оптические поверхности.
Системы горячеканальных каналов поддерживают материал в расплавленном состоянии, поэтому большая линза заполняется равномерно, без линий сварки.
Наша линза намного больше и толще, чем типичная оптика для сценического освещения. Это создает несколько реальных трудностей.
Диаметр почти в 1,5 раза больше, чем у передней кластера Ayrton Zonda 3FX. При толщине более 30 мм центр остывает гораздо медленнее, чем края. Это приводит к появлению вмятин, короблению и внутреннему напряжению, которое неравномерно преломляет свет.
Мы должны использовать высокое давление выдержки в течение длительного времени, чтобы заполнить толстый центр. Это значительно увеличивает время цикла и снижает эффективность производства.
Температура формы должна оставаться высокой, чтобы уменьшить следы течения и двойное лучепреломление. Но высокая температура заставляет пластик прилипать к форме. Чтобы решить эту проблему, нам нужны специальные покрытия пресс-форм и точные каналы охлаждения.
Конструкция пресс-формы и инвестиционные затраты на пресс-форму очень высоки из-за большого размера и толстой структуры. Мы сотрудничаем с крупными компаниями, имеющими необходимые производственные возможности. Маленькие заводы по производству линз не могут производить этот объектив.
Конструкция горячеканальных каналов имеет решающее значение. Любая разница температур создает линии сварки или неравномерный цвет. Мы используем сбалансированные коллекторы, чтобы обеспечить равномерный поток.
Демонтаж – это сложно. Большая поверхность увеличивает риск прилипания. Мы используем зеркально-полированные поверхности и щадящие эжекторные системы для защиты оптического покрытия.
Поначалу процент хороших деталей был низким. После многих корректировок, выполненных квалифицированными специалистами, мы достигли более высокой производительности и эффективности.
Мы могли бы использовать несколько маленьких линз, как и многие другие бренды. Это проще и дешевле.
Мы выбрали одну большую линзу, потому что она дает три явных преимущества.
Во-первых, он создает чрезвычайно четкое изображение при узких углах луча. Во-вторых, он создает естественное свечение по краям, подобное светильникам высокого класса. В-третьих, это улучшает светопроницаемость и однородность цвета по всему светильнику.
Большая толстая линза уменьшает потери света. Это также помогает цветам плавно смешиваться. Затемнение остается без мерцания. Эти улучшения позволили Phantom Aura 760XP обеспечить три эффекта премиум-класса в одном устройстве.
Мы работали с опытными фабриками, потому что линза выделяет светильник среди других. Он выглядит и работает как три высококачественных светильника вместе взятых.
Объектив Phantom Aura 760XP показывает, что передовое формование из ПММА может решить реальные проблемы светодизайнеров.
Он больше, толще и его сложнее изготовить, чем любую другую оптику для сценического освещения.
Но дополнительная работа дает более резкие лучи, более насыщенное свечение по краям и лучшую ценность.
Прокатные компании, театры и клубы получают профессиональный результат без привычных высоких затрат.
Мы готовы поделиться более подробной информацией или образцами с партнерами, которым нужна такая производительность. Свяжитесь с нами, чтобы узнать, что этот объектив может сделать для ваших шоу.
